往復式活塞隔膜泵的介紹及結構
往復式活塞隔膜泵的介紹及結構
往復式活塞隔膜泵的介紹
往復式活塞隔膜泵是當今管道化料漿輸送的核心設備，特別是高磨蝕料漿的管道化輸送，隔膜泵是高效節能的理想設備，在環保、煤炭、化工、冶金、礦山、電力等行業被廣泛應用，是傳統泥漿泵的更新?lián)Q代產品。但隔膜泵在現場使用過程中，曾發生過曲軸斷裂事故;為此對曲軸連桿機構進行了結構改進，對改進后的曲軸連桿機構要求對其進行動態特性分析計算，以提高該機械產品的質量。
往復式活塞隔膜泵的結構

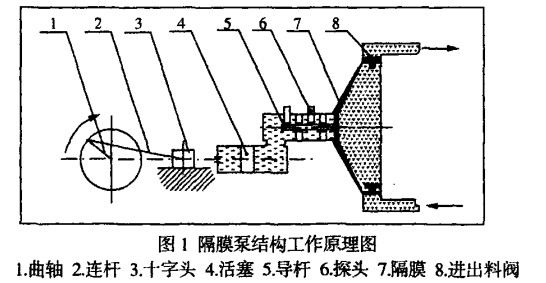

三缸單作用往復式活塞隔膜泵主要有電機、減速機、三拐曲軸、連桿、十字頭、活塞、隔膜、隔膜室、出料閥、進料閥等零部件組成，其結構及工作原理，如圖1所示。電動機通過減速機驅動曲柄滑塊機構，將旋轉運動變?yōu)橹本�運動，帶動活塞往復運動，活塞借助油介質使隔膜作凹凸運動，使隔膜室腔內容積周期變化，來完成料漿輸送。由于隔膜將料漿與油介質分離開來，活塞、缸套、活塞桿等運動部件與料漿不直接接觸，避免了料漿對運動部件的磨損，保證了運動部件的壽命，提高了隔膜泵的連續運轉率。
