您當前的位置:隔膜泵首頁--隔膜泵產品--QBY塑料氣動隔膜泵

QBY塑料氣動隔膜泵

產品名稱:QBY塑料氣動隔膜泵
QBY塑料氣動隔膜泵

QBY塑料氣動隔膜泵概述:

QBY塑料氣動隔膜泵是目前國內最新穎的一種泵,對于各種腐蝕性液體,帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料,隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯(F46)。

QBY塑料氣動隔膜泵,采用壓縮空氣,蒸汽,工業廢氣為動力源,吸程7m,揚程0-50m,流量0.8-40 m3/h無級可調

QBY塑料氣動隔膜泵特點:

1、無須用油潤滑,即使空轉,對泵也無任何影響。這是該泵一大特點。
2、無軸封、無泄漏、流道寬敞, 沒有軸封隔膜將抽送的介質與泵的運動部件,工作介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒,易揮發或腐蝕性介質時,不會造成環境污染和危害人身安全,高粘度(粘度可達1萬厘泊),
3、揚程達50m,電動泵達30m,出口壓力最大可達0.6mpa。揚程、流量可通過氣閥開度實現無級調節,氣壓調節在1-7kgf/cm2之間。電動泵無此功能,進口需裝調節閥控制。
4、不需灌引水,自吸能力強,吸程高達7m,長時間干呼吸,對泵不損壞。一旦超負荷,泵便會自動停機,負荷恢復正常時,能自動啟動運行,具有自我保護功能(電動泵無此功能)。
5、不需電源,更適合易燃、易爆場合的介質輸送。流動寬蔽,通過性能好,允許通過 QBY塑料氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
6、可以浸沒在介質中工作,無電源通過,安全可靠(電動泵無此性能)。
7、結構簡單、易損件少,該泵結構簡單、安裝、維修方便,泵輸送的介質不會接觸到配氣閥,聯桿等運動部件,不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
8、QBY塑料氣動隔膜泵使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間地?zé)o介質運行或突然停機,泵也不會因此而損壞,一旦超負荷,泵便會自動停機,具有自我保護性能,當負荷恢復正常以后,又能自動啟動運行。
9、無旋轉部件,通過性能好,允許通過最大顆粒直徑達10mm。液體無剪切流動,泵自身部件磨損小。對輸送物損傷小,可輸送污泥和生命體如小魚苗之類。

QBY塑料氣動隔膜泵適用場合:

由于QBY塑料氣動隔膜泵具有以上特點,所以在世界上氣動隔膜泵自從誕生以來正逐步侵入其他泵的市場,并占有其中的一部分。如:噴漆、陶瓷業中氣動隔膜泵已占有絕對的主導地位,而在其他的一些行業中,像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額,并具有其他泵不可替代的地位。

QBY塑料氣動隔膜泵型號意義:
QBY塑料氣動隔膜泵型號意義

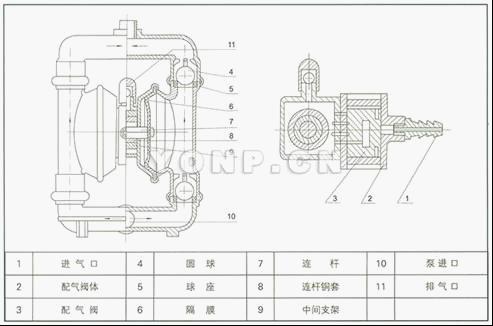

QBY塑料氣動隔膜泵工作原理:

在隔膜泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜片,聯桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣接頭進入配氣閥后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運動。與此同時,另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。

QBY塑料氣動隔膜泵工作原理

QBY塑料氣動隔膜泵操作注意事項:

1,QBY塑料氣動隔膜泵開停車負荷操作:
氣動隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。

2,QBY塑料氣動隔膜泵儀表空氣及潤滑油壓力系統操作:
QBY塑料氣動隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的最小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。

QBY塑料氣動隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。

通過以上工藝改進及對操作要點的熟練掌握,使氣動隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,僅有一次因電氣原因跳車,做到了長周期、安全高效運行。

3,本泵振動極其輕微,一般情況可不裝底腳螺栓。

4,如壓縮空氣有臟物進入,將會影響泵的正常啟動,建議用戶加裝氣動三聯件。

5,在抽吸易凍結的介質時,應在泵的進口處裝閥門,當停止用泵時,先將該閥關閉,然后再開泵數分鐘,將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時,須將泵內腕連桿,鉛套清洗干凈,并不要損壞白色四氟密封圈,按原樣裝好,即可使用。

QBY塑料氣動隔膜泵應用案例:
1、油罐清底,盡管有墊水法抽油,也不能保證將油抽凈,表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例,每次大約損耗1-1.5t油。對于有低位脫水槽的油罐,雖可將剩下的油和水排放到含油污水處理場回收,但是揮發的油品在輸送過程中大都揮發殆盡,且污染環境。
2、臨時倒罐、裝卸車和油品采樣,煉油生產調度過程中,油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗;蛘邽榱瞬恢劣谖廴菊5墓芫時,用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油,倉庫隔板之間至少要剩余50t油,若用排量較大的隔膜泵,可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水,需要集中排放和處理,否則會形成酸性腐蝕設備。
5、陶瓷行業:用該泵抽吸釉漿,并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道,閥門及暗溝檢修時,需要排除漬水和污油。用潛水泵雖可抽盡潰水,但往往這些地方都遠離電源,很不方便。使用隔膜泵則可采用壓縮氣瓶作動力,回收污油,排泄?jié)⑺?br /> 7、污水處理場和污泥池的清掃污水處理場的污泥池,常常聚積大量的油泥和淤沙,需要清掃,采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水,由于這些地方地勢較低,又是一級防火區,采用隔膜泵排漬水比較安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵應用于環烷酸精制轉料,裝車亞硫酸納液體輸送,苯類原料裝卸車等方面都有它自己的優勢。

QBY塑料氣動隔膜泵參數:

型號 最大流量
(m3/h)
吸程
(m)
最高揚程
(m)
最大允許通過顆粒直徑
(mm)
最大供氣壓力(MPa)
QBY-10 0.8 5 50 1 0.7
QBY-15 1.0 5 50 1 0.7
QBY-25 2.4 7 50 2.5 0.7
QBY-40 8.0 7 50 4.5 0.7
QBY-50 12 7 50 8 0.7
QBY-65 16 7 50 8 0.7
QBY-80 24 7 50 10 0.7
QBY-100 30 7 50 10 0.7

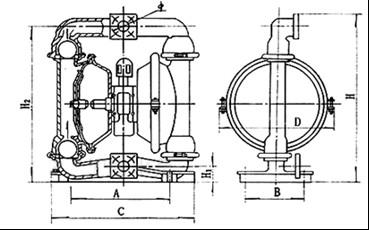

QBY塑料氣動隔膜泵安裝尺寸:
QBY塑料氣動隔膜泵安裝尺寸

型號 A B C D H H1 H2 Φ 底肢栓 泵進口尺寸 泵出口尺寸 進氣口徑 重量
(kg)
QBY-10 140 - 180 150 225 18 200 - Φ8 3/8’(絲扣) 3/8’(絲扣) 8 7
QBY-15 140 - 180 150 225 18 200 - Φ8 1/2’(絲扣) 1/2’(絲扣) 8 7
QBY-25 220 170 365 200 480 45 460 - Φ10 1’(絲扣) 1’(絲扣) 10 20
QBY-40 220 170 365 250 480 45 460 - Φ10 11/2’(絲扣) 11/4’(絲扣) 10 24
QBY-50 340 230 570 340 740 80 700 110 Φ12 2’(法蘭) 2’(法蘭) 14 50
QBY-65 340 230 570 340 740 80 700 110 Φ12 21/2’(法蘭) 21/2’(法蘭) 14 56
QBY-80 360 240 600 450 900 105 860 175 Φ14 3’(法蘭) 3’(法蘭) 16 70
QBY-100 360 240 600 450 930 105 860 750 Φ14 4’(法蘭) 4’(法蘭) 16 78

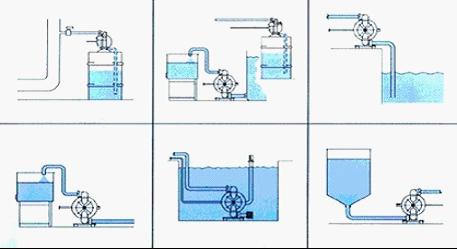

QBY塑料氣動隔膜泵安裝圖:
QBY塑料氣動隔膜泵安裝圖
QBY塑料氣動隔膜泵訂貨須知:
1.QBY塑料氣動隔膜泵名稱;
2.QBY塑料氣動隔膜泵型號(QBY1、QBY2、QBK、DBY、XDBY);
3.QBY塑料氣動隔膜泵材質;
4.QBY塑料氣動隔膜泵.規格(10-100);
5.QBY塑料氣動隔膜泵流量(0.8-30);
6.QBY塑料氣動隔膜泵揚程;
7.QBY塑料氣動隔膜泵使用介質;
8.QBY塑料氣動隔膜泵介質溫度;
9.QBY塑料氣動隔膜泵接方式(法蘭、絲口);
10.QBY塑料氣動隔膜泵.驅動方式(氣動、電動);
