氣動雙隔膜泵結構特征
氣動雙隔膜泵結構特征

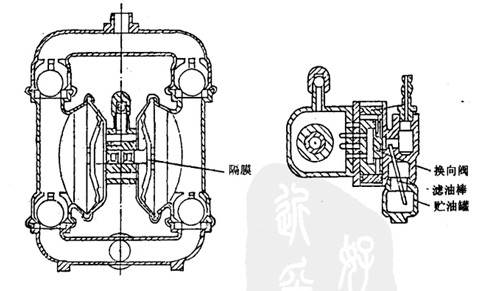

隔膜泵的結構如圖所示。兩個對稱的工作腔中各裝一塊彈性隔膜，用聯桿將兩塊隔膜聯成一體，以毛0. 8MPa的壓縮空氣從進氣接頭進入配氣閥后.射向一個工作腔中的隔膜后面，推動隔膜，驅動兩塊隔膜同步運動.與此同時，另一工作腔中的氣體，則從其隔膜的背面排出泵外，一且達到行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，形成兩塊隔膜的同步往復運動.每個工作腔中有兩個單向閥，當隔膜往復運動時，造成工作腔容積改變，迫使兩個單向閣交替地開啟和關閉，從而將流體吸入和排出。
泵可在容器外低于物料面下吸排，或在容器外高于物料面上吸排，也可浸于物料中吸排。
泵在啟動前，應將貯油幼充滿錠子油.接通氣源，打開氣閥，泵即可自行啟動運行，調節氣閥開
度，可以任意調整、控制泵的流量和揚程.
