隔膜泵的分類與特點
隔膜泵的分類與特點

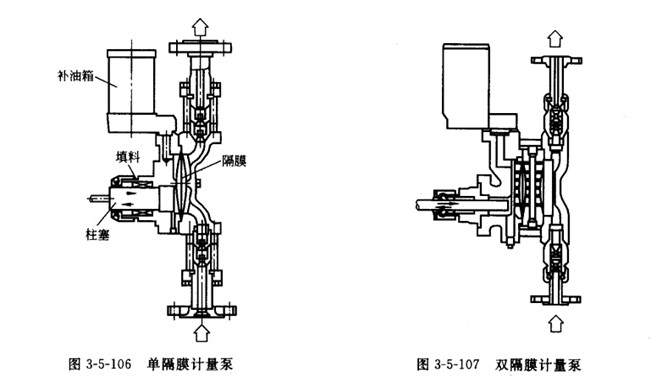

隔膜泵根據其隔膜的型式可以分為單隔膜泵、雙隔膜泵、管式隔膜泵和機械隔膜泵.單隔膜計量泵如圖3-5-106所示，雙隔膜計量泵如圖3-5-107所示。
根據隔膜泵液力端的結構型式分為:液壓隔膜泵和機械隔膜泵兩種.其中液壓隔膜泵的柱塞與隔膜不接觸，將液力端分隔成愉液腔和液壓腔。物液腔連接泵吸人、排出閥，液壓腔內充滿液壓油(輕質油)并與泵體上端的液壓油箱(補油箱)相通。當柱塞前后移動時，通過液壓油將壓力傳動給隔膜并使之前后撓曲變形引起容積的變化，起到輸送液體的作用并滿足精確計量的要求。機械隔膜泵的隔膜是與柱塞機構連接，無液壓油系統，柱塞的前后移動直接帶動隔膜前、后撓曲變形，從而起到輸送液體的作用。
