往復式隔膜泵
往復式隔膜泵

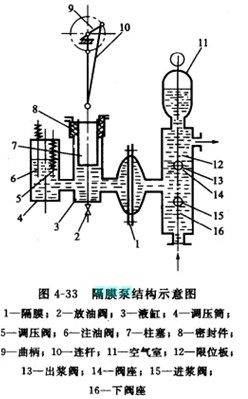

往復式隔膜泵簡稱隔膜泵，用于由貯漿池向壓濾機供給壓力泥漿，也可以用作泥漿的物送。它主要由機架、機械傳動系統、柱塞和液缸、隔膜和隔膜室、閥門和閥門室、空氣室和壓力調節器等組成，其結構如圖4-33所示。
隔膜泵的工作原理是:電動機經減速器帶動曲柄連桿機構，使往塞作往復運動;在柱塞上升時，液缸容積增大，缸內壓力下降，造成負壓;當缸內壓力·降至小于閥門室中的壓力時，隔膜1向液缸一側彎曲變形，這時，閥門室容積逐漸增大.室內壓力也隨之降;當出現較大負壓時，泥漿在外界大氣壓作用下，沖開進漿閥15，進人閥門室;當往塞下壓時，缸內容積減小，壓力漸增，并通過油液傳遞給隔膜。當缸內壓力大于閥門室中壓力時，隔膜向闊門室一側彎曲變形，充滿在閥門室里的泥漿受到隔膜的推
力，壓住單向進漿閥，當推力大于出漿閥壓力時，泥漿沖開單向出漿閥13，進人輸漿管道，漿泥漿輸送到目的地。只要往塞不斷往復運動，就能使泥漿被隔膜泵吸入和輸出。
往復式隔膜泵是陶瓷工業中廣泛使用的一種傳統泥漿泵型，結實耐用，但不易調節，較笨重，不宜用于高壓。
