環形隔膜泵工作原理及結構特征

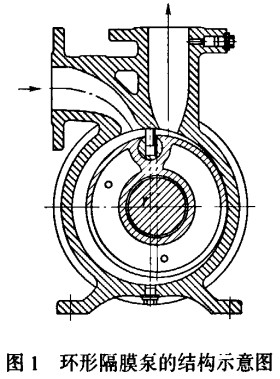

環形隔膜泵是以平面蠕動式剛性支承環和環形隔膜區別于一般轉子泵和往復式隔膜泵。環形隔膜泵吸收了軟管泵、撓性襯圈泵及其他轉子泵的特點，采用回轉式驅動機構和環形隔膜有機結合的結構，借助環形隔膜將輸送介質與驅動元件隔離開來，使輸送介質無法向外泄漏。環形隔膜泵(如圖1)。主要由泵體、隔離機構、剛性支承環、環形隔膜、軸承套、軸承、傳動軸、浮動承壓環及泵端蓋等組成。
環形隔膜端部靠軸承蓋沿軸向壓緊固定.它和泵的端蓋、剛性支承環、泵體組成封閉容積，其工作原理:當傳動偏心軸旋轉時，借助進、出口隔離機構和剛性支承環、泵體形成吸液和排液腔，達到無泄漏輸送介質的目的。環形隔膜泵工作時，吸液和排液是同時進行，所以其流量、排出壓力脈動與單缸雙作用往復泵相似。
環形隔膜泵其結構特性如下:
1)隔膜和泵體間設有平面蠕動式剛性支承環。
2)環形隔膜內外置有浮動承壓環。
3)環形隔膜將輸送介質和潤滑介質隔開。
4)獨特的軸向密封結構。
5)剛性支承環與傳動偏心軸間設有軸承。
6)環形隔膜泵獨有的進出口組合隔離機構。
